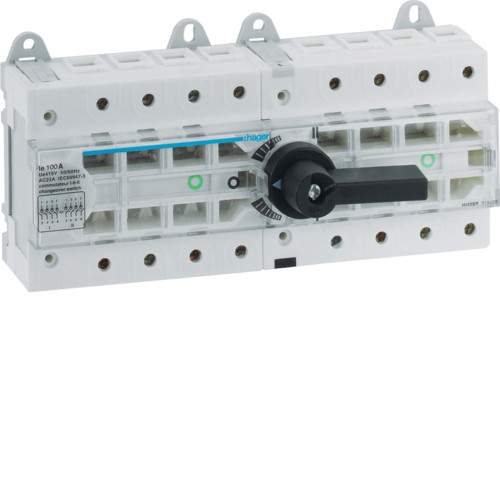

Перемикач модульний трьохпозиційний I-0-II, 4п 100А HI405R HAGER
Архітектура
| Тип управління: |
Короткий шток |
| Кількість полюсів: |
4 P |
| Тип полюса: |
4 P |
Функції
Керування та індикатори
| Мотор привід інтегрований: |
ні |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: |
380 / 690 V |
| Частота: |
50/60 Hz |
Напруга
| Номінальна напруга ізоляції: |
800 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
8000 V |
| Номінальна робоча напруга постійного струму: |
220 V |
Електричний струм
| Номінальний робочий струм АС21 категорія В: |
100 A |
| Номінальний робочий струм АС22 категорія А: |
100 A |
| Номінальний струм: |
100 A |
| Ток короткого замикання з запобіжниками gI-gG: |
100 kA |
| Допустимий номінальний струм що витримується менше 1 сек.: |
2,5 kA |
| Номінальний термічний струм: |
100 A |
| Номінальний робочий струм АС21 категорія А: |
63 A |
| Номінальний робочий струм АС22 категорія В: |
100 A |
| Номінальний робочий струм по АС23 катеогрии А: |
63 A |
| Дозволений робочий струм по АС23 катеогрии А: |
100 A |
Потужність
| Потужність до 440/500 В, 50 Гц: |
63 kW |
| Номінальна потужність до 660 В, 50 Гц: |
33 kW |
| Активна потужність при 380/415 В, 50 Гц: |
51 kW |
| Загальна розсіювана потужність під номінальним струмом: |
9,3 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
3,1 W |
Витривалість
| Електрична міцність при номінальному навантаженні по AC 21 у робочих циклах: |
1000 |
| Електрична міцність при номінальному навантаженні по AC 22 у робочих циклах: |
300 |
| Кількість механічних процесів: |
10000 |
Кришка, двері
| Можливість блокування: |
так |
Підключення
| Поперечний розріз з’єднання з негнучким дротом: |
4 - 50 мм² |
| Тип з’єднання: |
Гвинтовий |
Обладнання
| Моторпривід опціонально: |
ні |
Стандарти
| Стандартний текст: |
IEC 60947-3 |
| Європейська директива WEEE: |
пов'язаний |
Безпека
| Захисне виконання ІР: |
IP20 |
Умови використовання
| Робоча температура: |
-20…70 °C |
| Температура зберігання / транспортування: |
-40…65 °C |
