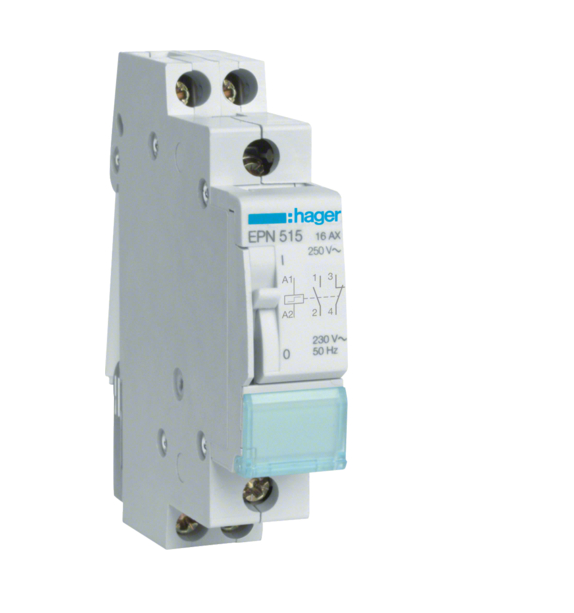

Імпульсне реле 230В/16А, 1НВ+1НЗ hager EPN515

Імпульсне реле Hager EPN515 - використовується для управління освітленням з допомогою кнопкових вимикачів (кнопок, вимикачів без фіксації). Це дозволяє уникнути складних схем управління освітлення будівлі з декількох місць. Працює в мережах змінного і постійного струму. Можливо ручне включення пристрою; може бути встановлено допоміжне обладнання для централізованого управління.

Технічні характеристики імпульсного реле EPN515:

Номінальна змінна напруга котушки: 220 В ~
Постійна напруга котушки: 110 В -
Номінальний струм: 16 А
Кількість і тип контактів: 1 А + 1 НЗ
Переріз проводів, що підключаються: 1 ... 6 мм2 (гнучкі); 1,5 ... 10 мм2 (монолітні)
Термін служби: 500 000 спрацьовувань
Робоча температура: -5 ... 40 З
Артикул: EPN515
Виробник: Hager

Функції
Максимальний розрахунковий час 60 s
Основні електричні характеристики
Номінальна робоча напруга змінного струму 250 V
Частота 50/60 Hz
Напруга
Номінальна напруга ізоляції 250 V
Напруга кола управління постійного струму 110 V
Операційна напруга при змнному струмі 230 V
Електричний струм
Струм спокою 6 mA
Номінальний струм 16 A
Потужність
Пускова потужність, що поглинається 25 VA
Загальна розсіювана потужність під
номінальним струмом
1,2 W
Витривалість
Електрична міцність при номінальному
навантаженні по AC 21 у робочих циклах
150000
Кількість механічних процесів 500000
Розміри
Глибина встановленого виробу 63 mm
Висота встановленого виробу 83 mm
Ширина встановленого виробу 17,5 mm
Керування люмінесцентними лампами
Макс. навантаження, люмінесцентні лампи
паралельно скомпенсовані
900 VA
Керування лампами розжарювання
Максимальна потужність лампи розжарювання 1800 W
Монтаж
Момент затяжки 1,6 Нм
Підключення
Поперечний розріз з'єднання з гнучким дротом 1 - 6мм2
Поперечний розріз з'єднання з негнучким
дротом
1,5 - 10 мм2
Кількість контактів 2
Тип контактів 1НЗ + 1НВ
Тип з'єднання Гвинтовий
Обладнання
Тип реле електромеханічний
Стандарти
Стандартний текст IEC/EN 60669-2
Європейська директива WEEE пов'язаний
Безпека
Захисне виконання ІР IP20
Умови використовання
Робоча температура -5...40 oC
Температура зберігання / транспортування -40...80 oC
